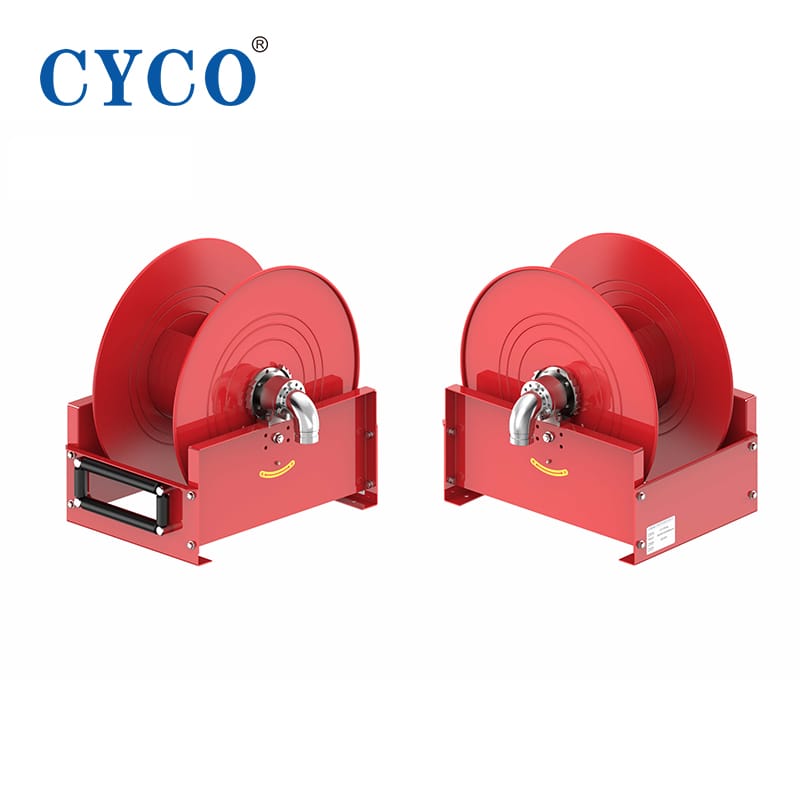

CY-FF96系列超重型工业弹簧卷盘
CY-FF96 重型软管卷盘提供手动、弹簧驱动和电机驱动三种操作模式，可高效管理工业环境中的长而重的软管。电机驱动型支持软管的自动伸出和收回，从而提高工作流程效率并减轻操作人员的疲劳。弹簧驱动型可在无需电源的情况下实现顺畅的自动收卷，而手动型则提供简单可靠的操作体验。
粉末涂层钢制框架具有出色的耐腐蚀性及长久的使用寿命，使其成为一款值得信赖的工业用不锈钢软管卷盘。其焊接式整体卷盘结构确保了结构稳定性，而外部旋转接头则允许软管灵活旋转和铺设。密封式弹簧盒可防止灰尘和湿气侵入，确保运行顺畅。CY-FF96 兼容 1/2″ 至 1 1/2″ 的软管，可作为大容量软管卷盘和高压软管卷盘，广泛应用于车间、生产线、冷却系统、清洁设备以及工业电缆和软管卷盘等场景。
灵活驱动方式选择
CY‑FF96 系列提供三种驱动方式，满足不同操作需求：
- 手动 – 简单可靠，适用于低频使用或短距离软管应用场景
- 弹簧驱动 – 无需电力即可实现自动回收，减少人工操作，提高作业效率
- 电机驱动 / 电动 – 针对长距离软管、重载或高频工业使用场景，实现全自动伸展与回收，兼容 PLC 系统、开关控制或远程控制面板
这种灵活性确保卷盘能够适应各类工业环境，从轻型维修车间到全自动化生产线均可胜任。
工作原理
- 电机驱动 / 电动操作：电动机提供平稳精准的软管伸展与回收控制。操作人员可通过开关、远程面板或 PLC 信号进行控制，内置过载保护与限位开关确保运行安全可靠。
- 弹簧驱动操作：软管伸展时内部弹簧储能蓄力。轻拉即可释放锁定机构，弹簧自动平稳回收软管。
- 手动操作：完全由操作人员手动控制，在无电源或不需自动化的场景下提供简单可靠的解决方案。

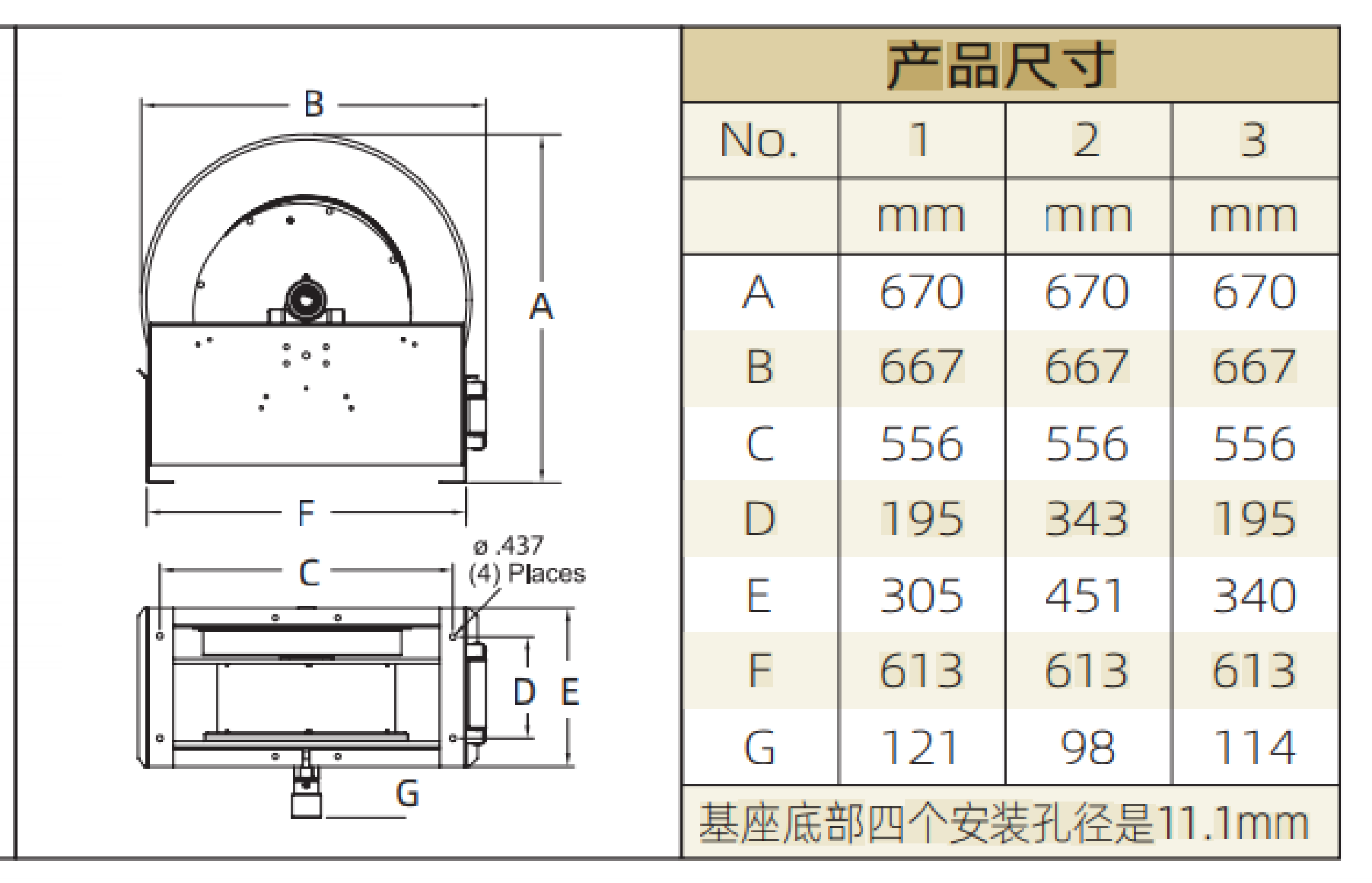

尺寸与技术参数
| 型号 (含软管) |
总重量 (kg) |
最大压力 (bar) |
软管内径 (mm) |
软管外径 (mm) |
软管出口 NPT 外螺纹 |
软管入口 NPT 内螺纹 |
软管长度 (m) |
型号 (不含软管) |
总重量 (kg) |
最大压力 (bar) |
对应尺寸 数量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 低压气/水卷盘最高温度65℃ | |||||||||||
| D92-23 OLPBW | 55 | 21 | 13 | 19 | 1/2 | 23 | D92-00 OLPBW | 52 | 35 | 1 | |
| D92-30 OLPBW | 58 | 21 | 13 | 19 | 1/2 | 1/2 | 30 | D92-00OLPBW | 52 | 35 | 1 |
| D93-15 OLPBW | 64 | 17 | 19 | 27 | 3/4 | 3/4 | 15 | D93-00 OLPBW | 52 | 35 | 1 |
| D93-23 OLPBW | 69 | 17 | 19 | 27 | 3/4 | 3/4 | 23 | D93-00 OLPBW | 52 | 35 | 1 |
| D93-30 OLPBW | 65 | 17 | 19 | 27 | 3/4 | 3/4 | 30 | D93-05 OLPBW | 52 | 35 | 3 |
| D94-20 OLPBW | 71 | 17 | 25 | 36 | 1 | 1 | 15 | D94-00 OLPBW | 52 | 35 | 1 |
| D94-15 OLPBW | 71 | 17 | 25 | 36 | 1 | 1 | 20 | D94-05 OLPBW | 52 | 35 | 3 |
| 无软管 | / | / | 32 | 44 | / | 11/2 | 15 | FF95-00 OLPBW | 57 | 41 | 2 |
| 不带软管 | / | / | 38 | 51 | / | 11/2 | 15 | FF96-00 OLPBW | 61 | 41 | 2 |
| 中压油卷盘最高温度99℃ | |||||||||||
| D92-23 OMPBW | 59 | 138 | 13 | 22 | 1/2 | 1/2 | 23 | D92-00 OMPBW | 53 | 207 | 1 |
| D93-15 OMPBW | 64 | 86 | 19 | 28 | 3/4 | 3/4 | 15 | D93-00 OMPBW | 53 | 207 | 1 |
| 高压油脂卷盘最高温度99℃ | |||||||||||
| D91-23 OHPBW | 69 | 276 | 10 | 19 | 1/2 | 3/8 | 23 | D91-00 OHPBW | 54 | 345 | 1 |
